Lab Super Cisco 27

Topologi
Pada lab kali ini kita akan mengkonfigurasi EIGRP dan OSPF, Salah satu pointing antar Router menggunakan protocol PPP, dan untuk keamanan Server kita gunakan Access-List agar akses tiap client dibatasi.

Konfigurasi Bagian 1

Pada bagian ini kita akan mengkonfigurasi EIGRP dan OSPF, dan Server yang akan diakses oleh setiap Client pada topologi ini.

    Router R4

    Pertama kita konfigurasi IP Address pada interface Router.
    R4(config)#int s0/0/0
    R4(config-if)#clock ra 4000000
    R4(config-if)#ip add 34.34.34.4 255.255.255.0
    R4(config-if)#no sh
    R4(config-if)#exi
    R4(config)#int s0/0/1
    R4(config-if)#ip add 45.45.45.4 255.255.255.0
    R4(config-if)#no sh
    R4(config-if)#exi
    R4(config)#int g0/0
    R4(config-if)#ip add 40.40.40.1 255.255.255.0
    R4(config-if)#no sh
    R4(config-if)#exit
    Kemudian konfigurasi EIGRP dan OSPF.
    R4(config)#router eigrp 20
    R4(config-router)#no auto-sum
    R4(config-router)#net 45.45.45.0 0.0.0.255
    R4(config-router)#net 40.40.40.0 0.0.0.255
    R4(config-router)#redistribute ospf 1 metric 1 1 1 1 1
    R4(config-router)#exi
    R4(config)#router ospf 1
    R4(config-router)#net 34.34.34.0 0.0.0.255 ar 0
    R4(config-router)#redistribute eigrp 20 subnets
    R4(config-router)#exi
    Konfigurasi Access-List untuk membatasi network tertentu agar tidak mengakses Server.
    R4(config)#access-list 100 permit icmp 11.11.11.0 0.0.0.255 host 40.40.40.40
    R4(config)#access-list 100 deny tcp 11.11.11.0 0.0.0.255 host 40.40.40.40 eq www
    R4(config)#access-list 100 permit tcp 50.50.50.0 0.0.0.255 host 40.40.40.40 eq www
    R4(config)#access-list 100 deny icmp 50.50.50.0 0.0.0.255 host 40.40.40.40
    R4(config)#access-list 100 permit ip any any
    R4(config)#int g0/0
    R4(config-if)#ip access-gr 100 out
    R4(config-if)#ex
    Kemudian konfigurasi Static IP Address pada Server.

    Router R3

    Kita konfigurasi IP Address pada Interface Router.
    R3(config)#int s0/0/1
    R3(config-if)#ip add 34.34.34.3 255.255.255.0
    R3(config-if)#no sh
    R3(config-if)#exi
    R3(config)#int s0/0/0
    R3(config-if)#ip add 23.23.23.3 255.255.255.0
    R3(config-if)#no sh
    R3(config-if)#exi
    R3(config)#int g0/0
    R3(config-if)#ip add 30.30.30.1 255.255.255.0
    R3(config-if)#no sh
    R3(config-if)#exi
    Kemudian konfigurasi Routing OSPF
    R3(config)#router ospf 1
    R3(config-router)#net 30.30.30.0 0.0.0.255 area 0
    R3(config-router)#net 23.23.23.0 0.0.0.255 area 0
    R3(config-router)#net 34.34.34.0 0.0.0.255 area 0
    R3(config-router)#exi

    WR-1

    Konfigurasi IP Address pada Interface yang mengarah ke Internet.
    Kemudian kita lihat Wireless Client apakah sudah mendapatkan alamat IP DHCP dari WR-1

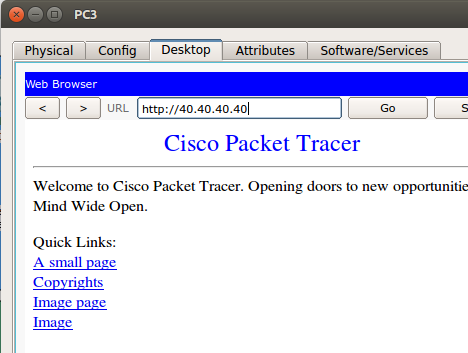

    lalu testing akses ke Server.

Konfigurasi Bagian 2

Pada bagian ini kita akan mengkonfigurasi Routing EIGRP AS 20, kemudian Encapsulation PPP dengan mode autentikasi CHAP yaitu username menggunakan hostname dari Router yang ingin dihubungkan, kemudian DHCP Server pada Router untuk memberikan alamat IP dynamic pada PC Client.

    Router R5

    Pertama konfigurasi IP Address pada interface Router.
    R5(config)#int s0/0/0
    R5(config-if)#clock ra 4000000
    R5(config-if)#ip add 45.45.45.5 255.255.255.0
    R5(config-if)#no sh
    R5(config-if)#exi
    R5(config)#int g0/0
    R5(config-if)#ip add 50.50.50.1 255.255.255.0
    R5(config-if)#no sh
    R5(config-if)#exi
    Setelah itu konfigurasi PPP pada interface yang diinginkan dan juga username password.
    R5(config)#int s0/0/1
    R5(config-if)#clock ra 4000000
    R5(config-if)#encap ppp
    R5(config-if)#ppp auth chap
    R5(config-if)#ip add 56.56.56.5 255.255.255.0
    R5(config-if)#no sh
    R5(config-if)#exi
    Lalu Routing protocol EIGRP
    R5(config)#router eigrp 20
    R5(config-router)#no auto-sum
    R5(config-router)#net 50.50.50.0 0.0.0.255
    R5(config-router)#net 45.45.45.0 0.0.0.255
    R5(config-router)#net 56.56.56.0 0.0.0.255
    R5(config-router)#exi
    Terakhir konfigurasi DHCP Server pada Router ini.
    R5(config)#ip dhcp pool net50
    R5(dhcp-config)#net 50.50.50.0 255.255.255.0
    R5(dhcp-config)#default-ro 50.50.50.1
    R5(dhcp-config)#exi
    Lalu kita testing pada PC Client apakah sudah mendapatkan alamat IP Dynamic

    Router R6

    Pertama konfigurasi IP Address pada interface Router.
    R6(config)#int g0/0
    R6(config-if)#ip add 60.60.60.1 255.255.255.0
    R6(config-if)#no sh
    R6(config-if)#exi
    Kemudian konfigurasi PPP seperti username dan interface.
    R6(config)#int s0/0/0
    R6(config-if)#encap ppp
    R6(config-if)#ppp auth chap
    R6(config-if)#ip add 56.56.56.6 255.255.255.0
    R6(config-if)#no sh
    R6(config-if)#exi
    Konfigurasi Routing EIGRP.
    R6(config)#router eigrp 20
    R6(config-router)#no auto-sum
    R6(config-router)#net 60.60.60.0 0.0.0.255
    R6(config-router)#net 56.56.56.0 0.0.0.255
    R6(config-router)#exi
    Lalu DHCP Server pada Router ini.
    R6(config)#ip dhcp pool net60
    R6(dhcp-config)#net 60.60.60.0 255.255.255.0
    R6(dhcp-config)#default-ro 60.60.60.1
    R6(dhcp-config)#exi
    Kemudian uji coba PC Client untuk mendapatkan alamat IP DHCP.

Konfigurasi Bagian 3

Pada bagian ini kita akan mengkonfigurasi EIGRP AS 10 dan OSPF kemudian keduanya diredistribute, lalu pada Switch MLS-1 akan menjadi DHCP Server.

    Router R2

    Kita konfigurasi IP Address pada Interface.
    R2(config)#int s0/0/0
    R2(config-if)#ip add 12.12.12.2 255.255.255.0
    R2(config-if)#no sh
    R2(config-if)#ex
    R2(config)#int s0/0/1
    R2(config-if)#clock ra 4000000
    R2(config-if)#ip add 23.23.23.2 255.255.255.0
    R2(config-if)#no sh
    R2(config-if)#exi
    Kemudian konfigurasi EIGRP dan OSPF.
    R2(config)#router eigrp 10
    R2(config-router)#no auto-sum
    R2(config-router)#net 12.12.12.0 0.0.0.255
    R2(config-router)#redistribute ospf 1 metric 1 1 1 1 1
    R2(config-router)#exi
    R2(config)#router ospf 1
    R2(config-router)#net 23.23.23.0 0.0.0.255 area 0
    R2(config-router)#redistribute eigrp 10 subnets
    R2(config-router)#exi

    Router R1

    Konfigurasi IP Address pada Interface.
    R1(config)#int s0/0/0
    R1(config-if)#clock ra 4000000
    R1(config-if)#ip add 12.12.12.1 255.255.255.0
    R1(config-if)#no sh
    R1(config-if)#exi
    R1(config)#int g0/0
    R1(config-if)#ip add 10.10.10.1 255.255.255.0
    R1(config-if)#no sh
    R1(config-if)#exi
    Kemudian konfigurasi Routing EIGRP.
    R1(config)#router eigrp 10
    R1(config-router)#no auto-sum
    R1(config-router)#net 10.10.10.0 0.0.0.255
    R1(config-router)#net 12.12.12.0 0.0.0.255
    R1(config-router)#exi

    Switch MLS-1

    Konfigurasi IP Address pada tiap Interface.
    MLS-1(config)#int vlan 1
    MLS-1(config-if)#ip add 11.11.11.1 255.255.255.0
    MLS-1(config-if)#no sh
    MLS-1(config-if)#exi
    MLS-1(config)#int g0/1
    MLS-1(config-if)#no sw
    MLS-1(config-if)#ip add 10.10.10.2 255.255.255.0
    MLS-1(config-if)#exi
    Lalu konfigurasi IP Routing dan EIGRP.
    MLS-1(config)#ip routing
    MLS-1(config)#router eigrp 10
    MLS-1(config-router)#no auto-sum
    MLS-1(config-router)#net 11.11.11.0 0.0.0.255
    MLS-1(config-router)#net 10.10.10.0 0.0.0.255
    MLS-1(config-router)#ex
    Konfigurasi DHCP Server.
    MLS-1(config)#ip dhcp pool vlan1
    MLS-1(dhcp-config)#net 11.11.11.0 255.255.255.0
    MLS-1(dhcp-config)#default-ro 11.11.11.1
    MLS-1(dhcp-config)#ex
    Lalu kita uji coba PC Client apakah sudah dapat IP DHCP.
