Lab Super Cisco 23

Topologi
Pada lab kali ini kita akan mengkonfigurasi VoIP, Routing RIPv2 dengan EIGRP yang nantinya akan diredistribute, VLAN, dan DHCP Server.

Konfigurasi Bagian 1

Kita akan mengkonfigurasi VoIP pada bagian ini.

    Switch SW1

    Kita buat VLAN Voice untuk lalu lintas VoIP pada Switch ini.
    SW1(config)#vlan 11
    SW1(config-vlan)#exi
    SW1(config)#int ra f0/1-3
    SW1(config-if-range)#sw voice vlan 11
    SW1(config-if-range)#exi

    Router R1.VoIP

    Pertama kita konfigurasi IP Address pada setiap interface Router ini
    R1.VoIP(config)#int f0/1.11
    R1.VoIP(config-subif)#encap dot1q 11
    R1.VoIP(config-subif)#ip add 11.11.11.1 255.255.255.0
    R1.VoIP(config-subif)#exi
    R1.VoIP(config)#int f0/1
    R1.VoIP(config-if)#no sh
    R1.VoIP(config-if)#exi
    R1.VoIP(config)#int f0/0
    R1.VoIP(config-if)#ip add 12.12.12.1 255.255.255.0
    R1.VoIP(config-if)#no sh
    R1.VoIP(config-if)#exi
    Kemudian konfigurasi Routing RIPv2
    R1.VoIP(config)#router rip
    R1.VoIP(config-router)#ver 2
    R1.VoIP(config-router)#no auto-summary
    R1.VoIP(config-router)#net 11.11.11.0
    R1.VoIP(config-router)#net 12.12.12.0
    R1.VoIP(config-router)#exi
    Barulah kita konfigurasi VoIP mulai dari IP Address DHCP dan nomor telpon yang akan diberikan pada tiap telpon.
    R1.VoIP(config)#ip dhcp pool VOIP
    R1.VoIP(dhcp-config)#net 11.11.11.0 255.255.255.0
    R1.VoIP(dhcp-config)#default-ro 11.11.11.1
    R1.VoIP(dhcp-config)#option 150 ip 11.11.11.1
    R1.VoIP(dhcp-config)#exi
    R1.VoIP(config)#telephony-service
    R1.VoIP(config-telephony)#max-ephone 2
    R1.VoIP(config-telephony)#max-dn 2
    R1.VoIP(config-telephony)#auto-reg-ephone
    R1.VoIP(config-telephony)#auto assign 1 to 2
    R1.VoIP(config-telephony)#ip source-add 11.11.11.1 port 2000
    R1.VoIP(config-telephony)#exi
    R1.VoIP(config)#ephone-dn 1
    R1.VoIP(config-ephone-dn)#num 1001
    R1.VoIP(config-ephone-dn)#exi
    R1.VoIP(config)#ephone-dn 2
    R1.VoIP(config-ephone-dn)#num 1002
    R1.VoIP(config-ephone-dn)#exi
    Coba kita cek salah satu IP Phone dan lakukan panggilan pada IP Phone yang satunya lagi.

Konfigurasi Bagian 2

Pada bagian ini kita akan mengkonfigurasi RIPv2 dan EIGRP, dan melakukan Redistribution.

    Router R2

    Pertama konfigurasi IP Address pada Interface Router ini
    R2(config)#int g0/0
    R2(config-if)#ip add 12.12.12.2 255.255.255.0
    R2(config-if)#no sh
    R2(config-if)#exi
    R2(config)#int g0/1
    R2(config-if)#ip add 23.23.23.2 255.255.255.0
    R2(config-if)#no sh
    R2(config-if)#exi
    R2(config)#int g0/2
    R2(config-if)#ip add 22.22.22.1 255.255.255.0
    R2(config-if)#no sh
    R2(config-if)#exi
    Lalu konfigurasi RIPv2 dan EIGRP
    R2(config)#router rip
    R2(config-router)#ver 2
    R2(config-router)#no auto-sum
    R2(config-router)#net 12.12.12.0
    R2(config-router)#net 22.22.22.0
    R2(config-router)#redistribute eigrp 1 metric 10
    R2(config-router)#exi
    R2(config)#router eigrp 1
    R2(config-router)#no auto-sum
    R2(config-router)#net 23.23.23.0 0.0.0.255
    R2(config-router)#redistribute rip metric 1 1 1 1 1
    R2(config-router)#exi

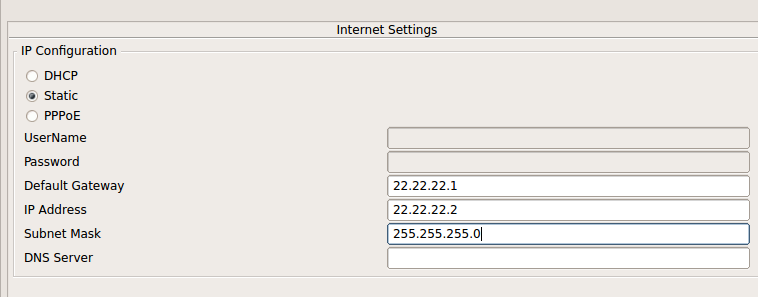

    Wireless Router WR-1

    Lakukan konfigurasi IP Address pada port Internet dan default gateway.

Konfigurasi Bagian 3

Pada bagian ini kita akan mengkonfigurasi EIGRP dan DHCP Server pada Router, beserta VLAN pada Switch.

    Router R3

    Pertama kita konfigurasi IP Address pada Router ini.
    R3(config)#int g0/0
    R3(config-if)#ip add 23.23.23.3 255.255.255.0
    R3(config-if)#no sh
    R3(config-if)#exi
    R3(config)#int g0/1
    R3(config-if)#ip add 34.34.34.3 255.255.255.0
    R3(config-if)#no sh
    R3(config-if)#exi
    Lalu Routing EIGRP
    R3(config)#router eigrp 1
    R3(config-router)#no auto-sum
    R3(config-router)#net 23.23.23.0 0.0.0.255
    R3(config-router)#net 34.34.34.0 0.0.0.255
    R3(config-router)#exi

    Router R4

    Pertama kita konfigurasi IP Address pada Router ini.
    R4(config)#int g0/0
    R4(config-if)#ip add 34.34.34.4 255.255.255.0
    R4(config-if)#no sh
    R4(config-if)#exi
    R4(config)#int g0/1.10
    R4(config-subif)#encap dot1q 10
    R4(config-subif)#ip add 10.10.10.1 255.255.255.0
    R4(config-subif)#exi
    R4(config)#int g0/1.20
    R4(config-subif)#encap dot1q 20
    R4(config-subif)#ip add 20.20.20.1 255.255.255.0
    R4(config-subif)#ex
