Lab Super Cisco 19
TopologiPada lab kali ini kita akan melakukan konfigurasi 3 Routing Protocol yaitu OSPF, EIGRP, dan RIP agar ketiganya dapat saling terhubung maka kita perlu melakukan Redistribution diantara ketiganya, selain Routing protocol juga ada VLAN, HSRP untuk membuat Gateway Redudant. Kita juga akan melakukan konfigurasi NAT PAT untuk menerjemahkan alamat IP pada port tertentu untuk dialihkan pada server tertentu.
Konfigurasi Bagian 1
Pada bagian ini kita konfigurasi dua Server yang akan melayani permintaan Web dan DNS Server, dua server ini akan kita lakukan NAT PAT, yaitu dua server ini akan dapat diakses menggunakan satu alamat IP yang sama tetapi dengan nomor port yang berbeda, alamat IP tersebut ada di Router, ketika alamat IP Router diakses dengan layanan tertentu/port tertentu maka Router akan mengalihkannya ke Web Server ataupun DNS Server. Untuk keperluan Routing kita gunakan protocol RIP.Router R1
Pertama kita konfigurasi IP Address pada tiap interface Router ini.R1(config)#int g0/0Kemudian konfigurasi RIPv2 dan masukan network-network yang ingin di advertise pada Router lainnya
R1(config-if)#ip add 11.11.11.1 255.255.255.0
R1(config-if)#no sh
R1(config-if)#exi
R1(config)#int g0/1
R1(config-if)#ip add 10.10.10.1 255.255.255.0
R1(config-if)#no sh
R1(config-if)#exi
R1(config)#int s0/0/0
R1(config-if)#ip add 12.12.12.1 255.255.255.0
R1(config-if)#no sh
R1(config-if)#exi
R1(config)#router ripTerakhir pada Router ini kita konfigurasi NAT PAT pada alamat IP 12.12.12.1 jika diakses dengan port 80 menuju alamat IP Web Server 11.11.11.11 dan juga DNS Server 10.10.10.10 jika diakses dengan port 53udp
R1(config-router)#ver 2
R1(config-router)#net 11.11.11.0
R1(config-router)#net 10.10.10.0
R1(config-router)#net 12.12.12.0
R1(config-router)#exi
R1(config)#int s0/0/0
R1(config-if)#ip nat out
R1(config-if)#exi
R1(config)#int ra g0/0-1
R1(config-if-range)#ip nat in
R1(config-if-range)#exi
R1(config)#ip nat inside source static tcp 11.11.11.11 80 12.12.12.1 80
R1(config)#ip nat inside source static udp 10.10.10.10 53 12.12.12.1 53
Konfigurasi Server
Kedua Server kita konfigurasi Static IP agar dapat berkomunikasi dengan perangkat lainnya.DNS Server
Dan juga sekaligus membuat domain pada DNS Server ini.Web Server
Konfigurasi Bagian 2
Pada bagian ini kita melakukan konfigurasi RIP, EIGRP, OSPF sekaligus. Maka di Router ini kita juga akan melakukan redistribute diantara ketiga Routing protocol tersebut, selain itu kita juga akan mengkonfigurasi DHCP Server untuk mengkonfigurasi IP Address PC secara dinamis.Router R2
Pertama kita lakukan konfigurasi IP Address pada setiap interface Router ini.R1(config)#int s0/0/0Kemudian konfigurasi tiga Routing protocol dan jangan lupa perintah untuk redistribute diantara ketiganya.
R1(config-if)#ip add 12.12.12.2 255.255.255.0
R1(config-if)#no sh
R1(config-if)#exit
R1(config)#int s0/0/1
R1(config-if)#clock rat 4000000
R1(config-if)#ip add 23.23.23.2 255.255.255.0
R1(config-if)#no sh
R1(config-if)#exi
R1(config)#int s0/1/0
R1(config-if)#clock rate 4000000
R1(config-if)#ip add 24.24.24.2 255.255.255.0
R1(config-if)#no sh
R1(config-if)#exi
R1(config)#int g0/0
R1(config-if)#ip add 30.30.30.1 255.255.255.0
R1(config-if)#no sh
R1(config-if)#exi
R1(config)#int g0/1
R1(config-if)#ip add 20.20.20.1 255.255.255.0
R1(config-if)#no sh
R1(config-if)#exi
R1(config)#router ripKemudian kita lakukan konfigurasi DHCP Server untuk memberikan alamat IP pada PC
R1(config-router)#ver 2
R1(config-router)#no auto-sum
R1(config-router)#net 20.20.20.0
R1(config-router)#net 30.30.30.0
R1(config-router)#net 12.12.12.0
R1(config-router)#redistribute eigrp 1 metric 5
R1(config-router)#redistribute ospf 1 metric 6
R1(config-router)#exi
R1(config)#router ospf 1
R1(config-router)#net 24.24.24.0 0.0.0.255 area 0
R1(config-router)#redistribute rip subnets
R1(config-router)#redistribute eigrp 1 subnets
R1(config-router)#exi
R1(config)#router eigrp 1
R1(config-router)#no auto-sum
R1(config-router)#net 23.23.23.0 0.0.0.255
R1(config-router)#redistribute rip metric 1 1 1 1 1
R1(config-router)#redistribute ospf 1 metric 1 1 1 1 1
R1(config-router)#exi
R1(config)#ip dhcp pool net20Kemudian kita uji coba DHCP Server dan akses terhadap server yang telah dikonfigurasi sebelumnya.
R1(dhcp-config)#net 20.20.20.0 255.255.255.0
R1(dhcp-config)#default-ro 20.20.20.1
R1(dhcp-config)#dns-ser 12.12.12.1
R1(dhcp-config)#exi
R1(config)#ip dhcp pool net30
R1(dhcp-config)#net 30.30.30.0 255.255.255.0
R1(dhcp-config)#default-ro 30.30.30.1
R1(dhcp-config)#dns-ser 12.12.12.1
R1(dhcp-config)#exi
Net20
Net30
Konfigurasi Bagian 3
Pada bagian ini semua Router menggunakan EIGRP sebagai Routing protocolnya, selain itu kita juga akan mengkonfigurasi VLAN, DHCP Server, dan juga HSRP untuk membuat gateway redudant.Router R3
Pertama kita lakukan konfigurasi IP Address pada setiap interface Router ini.R3(config)#int s0/0/0Kemudian konfigurasi EIGRP pada Router ini.
R3(config-if)#ip add 23.23.23.3 255.255.255.0
R3(config-if)#no sh
R3(config-if)#exi
R3(config)#int s0/0/1
R3(config-if)#clock ra 4000000
R3(config-if)#ip add 35.35.35.3 255.255.255.0
R3(config-if)#no sh
R3(config-if)#exi
R3(config)#int s0/1/0
R3(config-if)#clock ra 4000000
R3(config-if)#ip add 37.37.37.3 255.255.255.0
R3(config-if)#no sh
R3(config-if)#exi
R3(config)#router eigrp 1
R3(config-router)#no auto-summ
R3(config-router)#net 35.35.35.0 0.0.0.255
R3(config-router)#net 37.37.37.0 0.0.0.255
R3(config-router)#net 23.23.23.0 0.0.0.255
R3(config-router)#exi
Router R5
Konfigurasi IP Address pada setiap interface Router ini.R5(config)#int s0/0/0Kemudian konfigurasi EIGRP pada Router ini.
R5(config-if)#ip add 35.35.35.5 255.255.255.0
R5(config-if)#no sh
R5(config-if)#exi
R5(config)#int g0/0
R5(config-if)#ip add 50.50.50.1 255.255.255.0
R5(config-if)#no sh
R5(config-if)#exi
R5(config)#router eigrp 1Terakhir kita konfigurasi DHCP Server untuk mengkonfigurasi IP Dynamic pada PC.
R5(config-router)#no auto-sum
R5(config-router)#net 50.50.50.0 0.0.0.255
R5(config-router)#net 35.35.35.0 0.0.0.255
R5(config-router)#exi

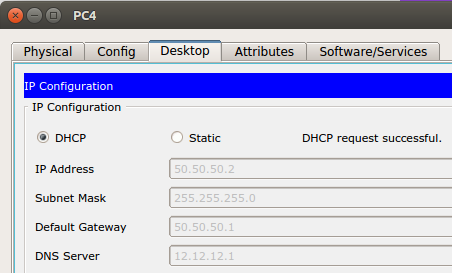

R5(config)#ip dhcp pool net50Setelah itu kita coba DHCP Client pada PC dan mengakses Server yang dikonfigurasi pada awal sebelumnya.
R5(dhcp-config)#net 50.50.50.0 255.255.255.0
R5(dhcp-config)#default-rou 50.50.50.1
R5(dhcp-config)#dns-ser 12.12.12.1
R5(dhcp-config)#exi
Router R7
Pertama kita konfigurasi IP Address terlebih dahulu pada Router ini.R7(config)#int s0/0/0Kemudian konfigurasi sub-interface beserta HSRP, sub interface untuk vlan 70 di router ini akan menjadi master, sedangkan untuk vlan 60 akan menjadi standby.
R7(config-if)#ip add 37.37.37.7 255.255.255.0
R7(config-if)#no sh
R7(config-if)#exi
R7(config)#int g0/0.70Kita lakukan konfigurasi EIGRP pada Router ini.
R7(config-subif)#encap dot1q 70
R7(config-subif)#ip add 70.70.70.1 255.255.255.0
R7(config-subif)#standby 1 ip 70.70.70.70
R7(config-subif)#standby 1 priority 110
R7(config-subif)#standby 1 preempt
R7(config-subif)#exi
R7(config)#int g0/0.60
R7(config-subif)#encap dot1q 60
R7(config-subif)#ip add 60.60.60.1 255.255.255.0
R7(config-subif)#standby 2 ip 60.60.60.60
R7(config-subif)#standby 2 preempt
R7(config-subif)#exi
R7(config)#int g0/0
R7(config-if)#no sh
R7(config)#router eigrp 1Konfigurasi DHCP Server pada Router ini.
R7(config-router)#no auto-sum
R7(config-router)#net 70.70.70.0 0.0.0.255
R7(config-router)#net 60.60.60.0 0.0.0.255
R7(config-router)#net 37.37.37.0 0.0.0.255
R7(config-router)#exi
R7(config)#ip dhcp pool vlan70
R7(dhcp-config)#net 70.70.70.0 255.255.255.0
R7(dhcp-config)#default-ro 70.70.70.70
R7(dhcp-config)#dns-ser 12.12.12.1
R7(dhcp-config)#exi
R7(config)#ip dhcp pool vlan60
R7(dhcp-config)#net 60.60.60.0 255.255.255.0
R7(dhcp-config)#default-ro 60.60.60.60
R7(dhcp-config)#dns-ser 12.12.12.1
R7(dhcp-config)#exi
R7(config)#ip dhcp excluded-address 70.70.70.2
R7(config)#ip dhcp excluded-address 60.60.60.2
Switch SW3
Kita konfigurasi VLAN dan trunk pada Switch ini.SW3(config)#vlan 70Kita uji coba DHCP Client pada PC dan akses server yang sudah ada sebelumnya.
SW3(config-vlan)#name tjuplh
SW3(config-vlan)#exi
SW3(config)#int f0/1
SW3(config-if)#sw mo acc
SW3(config-if)#sw acc vl 70
SW3(config-if)#exi
SW3(config)#int g0/1
SW3(config-if)#sw mo tr
SW3(config-if)#exi
Konfigurasi Bagian 4
Pada bagian ini konfigurasinya tidak jauh berbeda dengan yang ke 3 hanya yang berbeda pada bagian ini adalah menggunakan OSPF sebagai Routing protocolnya.Router R4
Konfigurasi IP Address pada setiap interface.R4(config)#int s0/0/1Setelah itu konfigurasi OSPF.
R4(config-if)#clock ra 4000000
R4(config-if)#ip add 46.46.46.4 255.255.255.0
R4(config-if)#no sh
R4(config-if)#exi
R4(config)#int s0/1/0
R4(config-if)#cloc ra 4000000
R4(config-if)#ip add 48.48.48.4 255.255.255.0
R4(config-if)#no sh
R4(config-if)#exi
R4(config)#router ospf 1
R4(config-router)#net 24.24.24.0 0.0.0.255 ar 0
R4(config-router)#net 46.46.46.0 0.0.0.255 ar 0
R4(config-router)#net 48.48.48.0 0.0.0.255 ar 0
R4(config-router)#exi
Router R6
Pertama lakukan konfigurasi IP Address pada interface Router ini.R6(config)#int s0/0/0Kemudian konfigurasi sub interface beserta HSRP
R6(config-if)#ip add 46.46.46.6 255.255.255.0
R6(config-if)#no sh
R6(config-if)#exi
R6(config)#int g0/0.60kemudian konfigurasi Routing OSPF
R6(config-subif)#encap dot1q 60
R6(config-subif)#ip add 60.60.60.2 255.255.255.0
R6(config-subif)#standby 2 ip 60.60.60.60
R6(config-subif)#standby 2 priority 110
R6(config-subif)#standby 2 preempt
R6(config-subif)#exi
R6(config)#int g0/0.70
R6(config-subif)#encap dot1q 70
R6(config-subif)#ip add 70.70.70.2 255.255.255.0
R6(config-subif)#standby 1 ip 70.70.70.70
R6(config-subif)#standby 1 preempt
R6(config-subif)#exi
R6(config)#int g0/0
R6(config-if)#no sh
R6(config-if)#ex
R6(config)#router ospf 1Konfigurasi DHCP Server untuk PC
R6(config-router)#net 70.70.70.0 0.0.0.255 area 0
R6(config-router)#net 60.60.60.0 0.0.0.255 area 0
R6(config-router)#net 46.46.46.0 0.0.0.255 area 0
R6(config-router)#exi
R6(config)#ip dhcp pool vlan60
R6(dhcp-config)#net 60.60.60.0 255.255.255.0
R6(dhcp-config)#default-ro 60.60.60.60
R6(dhcp-config)#dns-ser 12.12.12.1
R6(dhcp-config)#exi
R6(config)#ip dhcp pool vlan70
R6(dhcp-config)#net 70.70.70.0 255.255.255.0
R6(dhcp-config)#default-ro 70.70.70.70
R6(dhcp-config)#dns-ser 12.12.12.1
R6(dhcp-config)#exi
R6(config)#ip dhcp excluded-addr 60.60.60.2
R6(config)#ip dhcp excluded-addr 70.70.70.2
Switch SW3
Kita lanjutkan konfigurasi VLAN dan trunk pada Switch ini.SW3(config)#vlan 60Kemudian kita uji coba DHCP Client dan akses pada server.
SW3(config-vlan)#name enaplh
SW3(config-vlan)#ex
SW3(config)#int f0/2
SW3(config-if)#sw mo acc
SW3(config-if)#sw acc vl 60
SW3(config-if)#exi
SW3(config)#int g0/2
SW3(config-if)#sw mo tr
SW3(config-if)#exi
Router R8
Kita lakukan konfigurasi IP Address pada Interface Router iniR8(config)#int s0/0/0Kemudian konfigurasi Routing OSPF
R8(config-if)#ip add 48.48.48.8 255.255.255.0
R8(config-if)#no sh
R8(config-if)#exi
R8(config)#int g0/0
R8(config-if)#ip add 80.80.80.1 255.255.255.0
R8(config-if)#no sh
R8(config-if)#exi
R8(config)#router ospf 1Kita konfigurasi DHCP Server untuk IP Address PC
R8(config-router)#net 80.80.80.0 0.0.0.255 ar 0
R8(config-router)#net 48.48.48.0 0.0.0.255 ar 0
R8(config-router)#exi
R8(config)#ip dhcp pool net80Terakhir kita uji coba DHCP Client pada PC dan mengakses Server
R8(dhcp-config)#net 80.80.80.0 255.255.255.0
R8(dhcp-config)#default-ro 80.80.80.1
R8(dhcp-config)#dns-ser 12.12.12.1
R8(dhcp-config)#exi
